根据检索到的专家共识,超导心磁图(MCG)是一种基于超导量子干涉仪(SQUID)技术的无创、无辐射心血管功能检测技术,主要用于心肌缺血和冠状动脉微血管疾病(CMVD)的早期筛查与诊断。
## 技术原理与设备
心磁图通过检测心肌细胞电活动产生的微弱磁场(约10⁻¹⁰至10⁻¹²特斯拉)来评估心脏功能。其核心技术路径包括:
1. **超导量子干涉仪(SQUID)**:这是超导心磁图的核心传感器。它通过线圈耦合将心脏的磁通信号转换为电压信号,具有极高的磁场灵敏度。
2. **信号处理**:利用锁相技术确保电压输出与磁场强度呈线性关系,最终通过软件处理,生成多通道心磁波形图和磁场空间分布热图(等磁线图)。
**以下流程图展示了心磁信号从产生到分析的全过程,特别是SQUID技术的转换路径:**

*图:心磁信号通过SQUID和SERF两种传感器技术进行磁场-电压转换,并最终实现心磁电生理分析的技术路径。*
## 临床应用与诊断价值
根据共识,MCG在以下方面具有明确的临床应用前景:
- **早期心肌缺血诊断**:相比传统心电图(ECG),MCG在检测早期心肌缺血方面表现出更高的灵敏度和特异性[2]。它能够捕捉常规心电图难以发现的电生理异常。
- **冠状动脉微血管疾病(CMVD)评估**:MCG为CMVD这种发病率高、传统冠脉造影难以诊断的疾病提供了新的无创诊断工具,可用于其临床诊断、疾病分型和预后评估[1]。
- **急性胸痛鉴别**:共识指出,MCG的统一有效指标有助于快速识别急性胸痛患者,对心肌缺血进行甄别[2]。
## 诊断分级标准(以心肌缺血为例)
共识提出了基于定性和定量指标相结合的4级判定体系,为临床诊断提供了结构化框架:
**以下图像展示了不同判定等级下心磁图的特征性表现:**

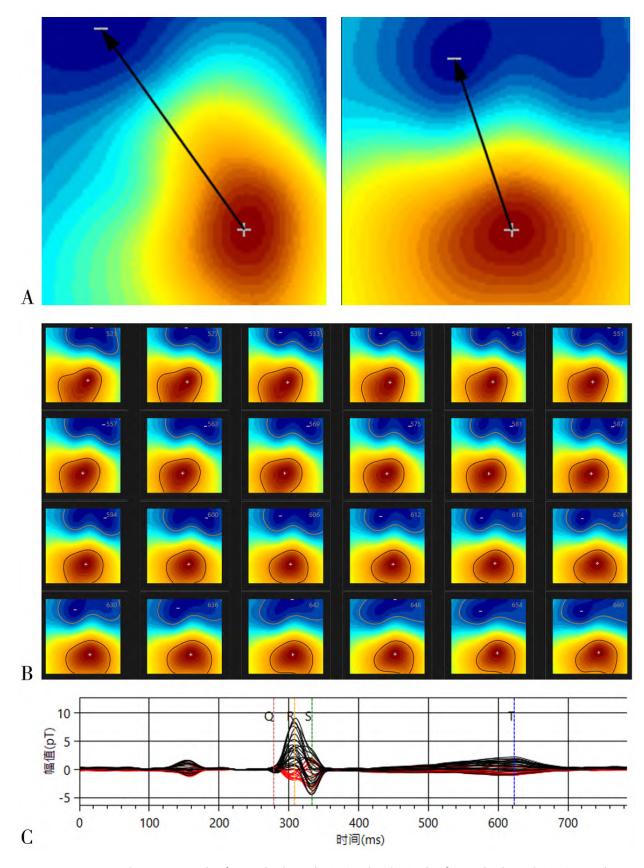

*图:展示了心磁图(MCG)在不同判定等级下的磁场分布与伪电流图特征,并附带2级判定的定量指标分析。*
| 判定等级 | 核心定性特征 | 定量指标异常项数量 |
| :--- | :--- | :--- |
| **0级(正常)** | 呈现典型的偶极子模式,正负极位置正常,等磁线平滑,综合电流向量方向在正常范围(-5°~75°)[2]。 | 0项 |
| **1级(轻度异常)** | 伪电流图可能出现双环形结构,或存在一个微弱的病理性电流向量[2]。 | 1-3项 |
| **2级(中度异常)** | 偶极子模式存在,但正负极区域不规整,磁场向量方向异常,或综合电流向量方向显著偏离正常范围(如-110°~-20°)[2]。 | 4-6项 |
| **3级(重度异常)** | 正负极表现不明显,磁场分布严重紊乱,呈现多极子模式[2]。 | ≥7项 |
## 现状与挑战
尽管前景广阔,但MCG的临床应用仍面临标准化挑战:
1. **缺乏统一标准**:不同医疗机构使用的MCG设备在技术路线、性能和分析方法上存在差异,导致诊断标准不统一,阻碍了其大规模临床应用推广[1][2]。
2. **证据等级待提升**:现有研究虽提出了诊断标准和推荐意见,但普遍缺乏高级别的推荐等级和证据水平支持[1]。
3. **运行成本**:基于SQUID的超导心磁图仪需要液氦维持超导环境,运行费用较为昂贵[2]。
## 结论
超导心磁图(MCG)是一项具有高灵敏度的无创心脏功能成像技术,在早期心肌缺血和冠状动脉微血管疾病的筛查与诊断中展现出独特价值。2024-2025年发布的中国专家共识初步建立了其临床应用框架与分级诊断标准,旨在推动该技术的规范化应用。然而,其广泛推广仍有赖于进一步的技术标准化、成本优化以及更多高级别临床证据的积累。
---
